Механічна обробка валів

Механічна обробка валів

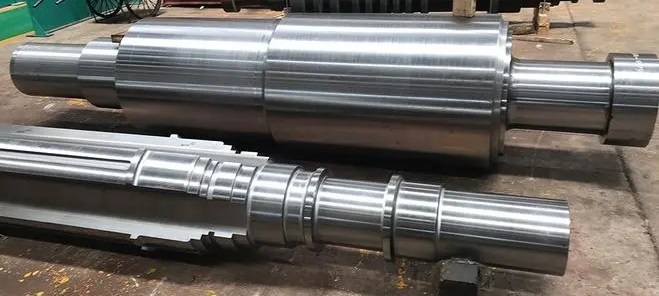

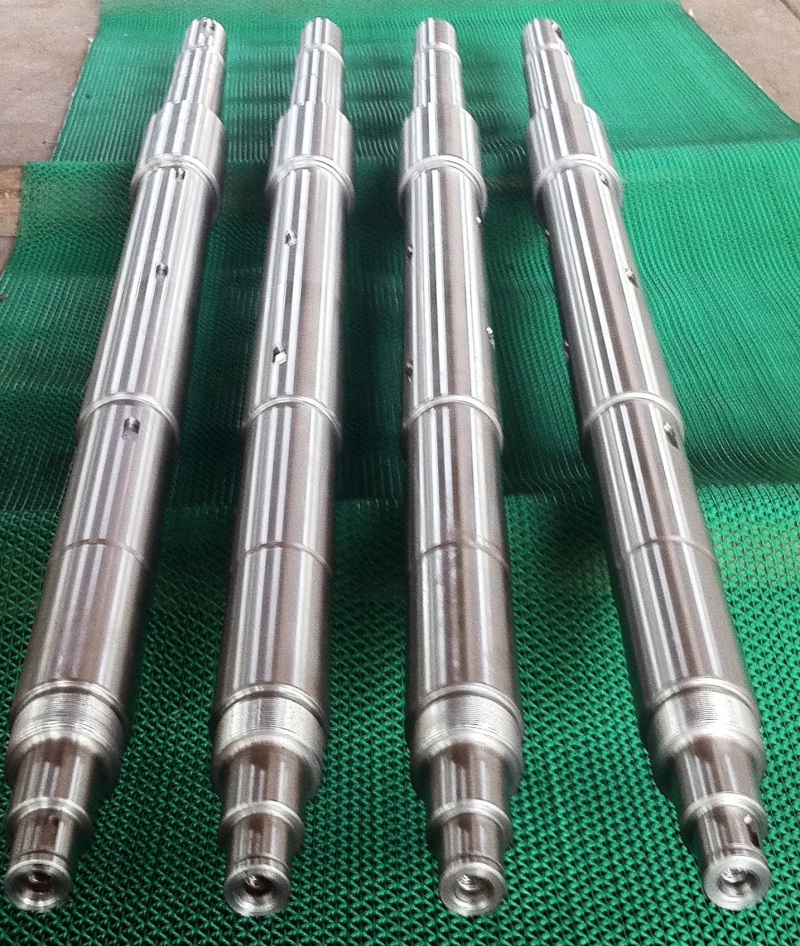

Як основні компоненти систем механічної передачі, валові вироби виконують вирішальні обов'язки щодо передачі потужності, позиціонування заготовок та навантаження на підшипники. Якість їхньої обробки безпосередньо визначає точність роботи, стабільність та термін служби всієї машини. Механічна обробка валів – це прецизійний виробничий процес, що охоплює різні матеріали, специфікації та технології. Він дозволяє виготовляти різні типи валів, включаючи ступінчасті вали, гладкі вали, порожнисті вали, шліцьові вали та ексцентрикові вали, що охоплює різні галузі, такі як автомобілебудування, верстати, вітроенергетика, будівельне машинобудування та аерокосмічна промисловість. Від мініатюрних валів двигунів до шпиндельних валів важкого обладнання, для задоволення конкретних експлуатаційних вимог потрібна стандартизована та індивідуальна обробка.

Основною передумовою для обробки валів є вибір матеріалу та підготовка заготовок, оскільки різні умови експлуатації висувають суттєво різні вимоги до матеріалів. Зазвичай використовуються такі матеріали, як вуглецева сталь 45#, легована сталь 40Cr, нержавіюча сталь, титановий сплав та алюмінієвий сплав. Серед них вуглецева сталь 45# підходить для валів за нормальних навантажень, а її в'язкість та міцність можна підвищити за допомогою гартування та відпуску. Легована сталь 40Cr адаптована для важких та зносостійких застосувань, широко використовується в автомобільних трансмісійних валах та шпинделях верстатів. Вали з нержавіючої сталі орієнтовані на потреби стійкості до корозії, зазвичай використовуються в хімічному та харчовому машинобудуванні. Спеціальні матеріали, такі як титанові сплави та високотемпературні сплави, підходять для високопродуктивних галузей, таких як аерокосмічна. Заготовки зазвичай готуються шляхом кування, лиття або профільного різання. Ковані заготовки можуть зміцнити структуру зерна металу, покращуючи ударну стійкість вала, що робить їх придатними для важких валів. Литі заготовки більше підходять для валів зі складними конструкціями та пропонують нижчу вартість.

Процес обробки валів відповідає стандартизованій послідовності: наскрізна обробка - напівчистова обробка - чистова обробка - термічна обробка - обробка поверхні - контроль... причому кожен крок точно скоординований для забезпечення точності. Етап чорнової обробки в основному зосереджений на видаленні припуску на заготовку та початковому формуванні, зазвичай з використанням токарних та фрезерних процесів. Базові профілі валів швидко формуються за допомогою звичайних токарних верстатів або токарних верстатів з ЧПК, залишаючи розумний припуск на обробку. Напівчистова обробка зосереджена на підвищенні точності, виконанні чистового токарного та фрезерного обробки ключових деталей, таких як заплечники валів, зовнішні діаметри та шпонкові пази, контролюючи допуски на розміри в межах ±0,05 мм. Чистова обробка є основним етапом, що використовує шліфування, хонінгування та інші процеси. Для високоточних валів (наприклад, шпинделів прецизійних верстатів) використовується зовнішнє циліндричне шліфування та внутрішнє циліндричне шліфування для контролю точності розмірів у межах ±0,001 мм, одночасно забезпечуючи відповідність геометричних допусків, таких як співвісність та круглість, стандартам.

Термічна обробка та обробка поверхні є критично важливими допоміжними процесами для підвищення експлуатаційних характеристик валів, що вимагають цілеспрямованого вибору залежно від матеріалу та умов експлуатації. Термічна обробка включає гартування та відпуск, загартування, відпуск, цементацію, азотування тощо. Гартування та відпуск можуть забезпечити хороший баланс міцності та в'язкості. Загартування з подальшим відпуском може підвищити твердість поверхні, що підходить для зносостійких валів. Процеси цементації та азотування можуть збільшити твердість поверхні та зносостійкість, зберігаючи при цьому в'язкість серцевини, що робить їх придатними для важких та високошвидкісних трансмісій. Обробка поверхні включає цинкування, хромування, чорніння, фосфатування тощо. Цинкування та хромування використовуються для захисту від корозії та іржі. Чорнення покращує зносостійкість поверхні та естетику, задовольняючи потреби використання в різних середовищах.

Точний контроль та контроль якості проходять протягом усього процесу обробки валів і є ключовими для забезпечення кваліфікації продукції. Вимірювання в режимі реального часу проводяться під час обробки за допомогою штангенциркулів, мікрометрів, індикаторів годинникового типу тощо. Для високоточних валів використовується точне обладнання, таке як координатно-вимірювальні машини (КВМ), прилади для вимірювання округлості та прилади для вимірювання шорсткості поверхні, для комплексної перевірки точності розмірів, геометричних допусків, шорсткості поверхні та інших показників. Крім того, використання можливостей автоматизованого керування обладнанням для обробки з ЧПК (токарних верстатів з ЧПК, шліфувальних верстатів з ЧПК) зменшує ручне втручання та помилки обробки, що дозволяє стабільно масово виробляти вали. Крім того, для індивідуальних валів план процесу та параметри обробки необхідно оптимізувати на основі конкретних експлуатаційних вимог замовника, щоб забезпечити придатність вала для фактичних потреб складання та експлуатації.

Оскільки машинобудівна галузь розвивається в напрямку високої точності та інтелекту, технологія обробки валів також постійно вдосконалюється. Впровадження таких технологій, як обробка на верстатах з ЧПК, 5-осьова обробка та цифровий контроль, значно покращило ефективність та точність обробки валів. Застосування нових процесів, таких як 3D-друковані заготовки та лазерна термічна обробка, розширює можливості матеріалів та межі продуктивності обробки валів. У майбутньому обробка валів буде приділяти більше уваги екологічному виробництву, ефективності та індивідуальному підбору. Завдяки оптимізації процесів та технологічним інноваціям, вона забезпечить вищу якість та краще підходящі компоненти трансмісії для різних галузей промисловості.
